Артикул: 20250
Описание:DС-10K Lift - Контроллер доступа с регистрацией событий по входу, для управления лифтовой кабиной до 8 этажей, с платами расширения до 32 этажей. Память 10.000 ключей, 40.000 событий, 1 считыватель, встроенные часы. Совместим для работы со считывателями формата Wiegand.
Функциональные возможности:
Концентратор доступа DС-10K Lift (исполнение 004008) предназначен для работы в составе СКД SOAR. Применяется для управления лифтовыми контроллерами, где необходимо регистрировать события по доступу на разрешенные этажи.
Концентратор DС-10K Lift обеспечивает считывание карт с подключённого считывателя. На одном этаже (за одну сессию) считывается от 6 до 12 карт, (число программируется, по умолчанию 8). После считывания карты на запрограммированное время выключаются реле, соответствующие разрешённым этажам (от 1 до 8 шт, реле изначально включены).
Принятый код ключа сравнивается с хранящимися в памяти концентратора, и в случае равенства кодов ключей, выключаются реле соответствующих этажей, доступных для данного ключа. Информация о коде ключа передается на компьютер. При несовпадении кода ключа на компьютер охраны передается информация о попытке несанкционированного доступа. Ключи пользователей хранятся в энергонезависимой ОЗУ концентратора, имеющей буферное питание (литиевая батарейка).
После считывания карты сотрудник должен пройти в лифтовую кабину и нажать нужную кнопку этажа, лифтовая автоматика закрывает дверь, на основе своих, запрограммированных алгоритмов. Концентратор доступа КД-А-3.2Л выполняет только выключение на запрограммированное время нужные реле.

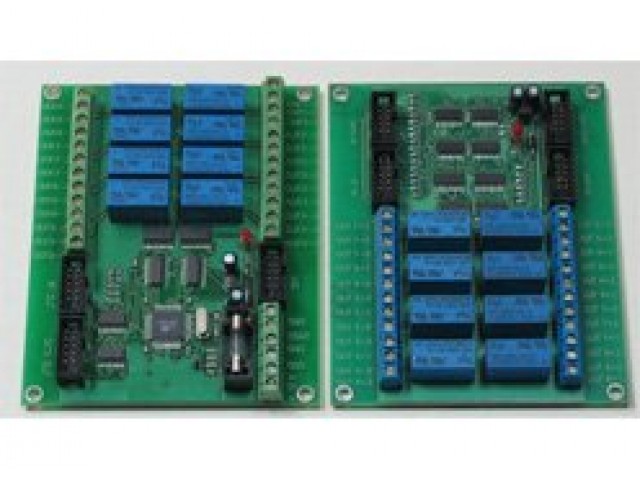

DС-10K Lift применяется совместно с концентратором SOAR-CD, в качестве исполнительного устройства. Концентратор КЛ-01 выполняет коммутацию восьми реле (по числу этажей) и может иметь расширение до 32 этажей. Расширение выполняется путём подключения к CD-01 плат расширения ПР-8.1 (по 8 этажей)
К концентратору подключаются считыватели, установленные в лифтовой кабине, или считыватели на каждом этаже, установленные около лифтовых дверей. Считыватели подключаются параллельно по D0 и D1, по цепям индикации зеленого и красного светодиодов, питание +12в подключается через контакты реле. Для каждого считывателя устанавливается отдельное реле, реле управляется с лифтового контроллера. Интерфейс связи со считывателями – Wiegand.
Прием и передача информации осуществляется по двухпроводной линии связи (витая пара) при скорости обмена до 150 Кбод по интерфейсу RS - 485. При нарушении линии связи с ЭВМ, Концентратор работает в автономном режиме.
Характеристики:
Габаритные размеры: 180 х 140 х 40 мм
Длина ленточного кабеля SPI не более 400 мм
Интерфейс линии связи RS485
Исполнительные устройства реле и выход «ОК»
Климатические условия: влажность 0…93% (без конденсата)
Климатические условия: температура 0…+55оС
Максимальный ток коммутации реле 1А 24 вольта
Максимальный ток «ОК» 0,2А 24 вольта
Напряжение питания от 10,8 до 15 В.
Ток потребления не более 40 мА
Число запоминаемых ключей до 10.000 шт.
|
