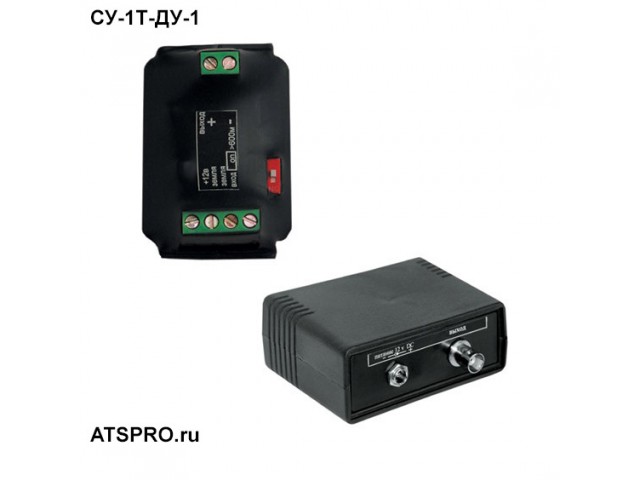

Комплект приемник + передатчик видеосигнала СУ-1Т-ДУ-1

Цена: 2183 руб
Есть в продаже

Шт.

Купить

Артикул: 23962

версия для печати

Страна: Россия

Описание:

Тип видеосигнала: CVBS
Входное сопротивление передатчика, Ом: 75
Выходное сопротивление приемника, Ом: 75
Номинальный уровень входного и выхдного видеосигнала, В: 1
Диапазон регулировки уровня выходного видеосигнала, дБ: нет
Диапазон рабочих частот, МГц: 0-7
Напряжение питания, В: 12
Ток потребления, мА: 30
Грозозащита: нет
Диапазон рабочих температур, °С: -40…+50
Габаритные размеры, мм: 90х64х35

Назначение:

Приемник видеосигнала по витой паре (десимметрирующий усилитель) ДУ-1 предназначен для приема видеосигнала передаваемого на большие расстояния по витой паре (UTP, ТПП и т.п.) от передатчика видеосигнала по витой паре (симметрирующий усилитель) СУ-1. В приемнике предусмотрены ручные регулировки коэффициента усиления и коэффициента ВЧ, СЧ-коррекции видеосигнала. Данная модификация приемника предназначена для установки внутри помещения.

Передатчик видеосигнала по витой паре (симметрирующий усилитель) СУ-1Т, предназначен для передачи видеосигнала на большие расстояния по витой паре (ТПП, UTP и т.п.) и используется совместно с приемником видеосигнала по витой паре типа ДУ-1 (расстояние передачи видеосигнала по кабелю ТПП-0.5 до 1500 м.). Данная модификация передатчика предназначена для установки в гермокожухе.

Особенности:

До 1,5 км.

Комплектация:

Передатчик СУ-1Т, приемник ДУ-1

Дополнительная информация

Монтаж ДУ-1: расположить устройство недалеко от приемного устройства. Припаять кабель «витая пара» к разъему, входящий в комплект поставки («+» линии распаять на центральный контакт разъема, «-» линии на земляную часть разъема). Припаять кабель питания к разъему, входящий в комплект поставки (+12В распаять на центральный контакт разъема, -12В на земляную часть разъема). Подключить распаянные разъемы на соответствующие входа приемника. На разъем «выход» подключить регистрирующее устройство.

Регулировка коэффициента усиления видеосигнала и коэффициента ВЧ и СЧ-коррекции осуществляется с помощью подстроечных резисторов, расположенных со стороны днища корпуса приемника.

Рекомендуется сначала выставить необходимый коэффициент усиления, а затем коэффициент ВЧ-коррекции и СЧ-коррекции. Для регулировки коэффициента усиления видеосигнала необходимо поворачивая отверткой головку подстроечного резистора «РЕГ. УСИЛЕНИЯ» влево (уменьшение усиления) или вправо (увеличение усиления) выставить требуемое усиление по видеовыходу.

Для регулировки коэффициента ВЧ-коррекции необходимо поворачивая отверткой головку подстроечного резистора «КОРР. СЧ» влево (уменьшение коэффициента) или вправо (увеличение коэффициента) выставить требуемое значение коэффициента СЧ-коррекции по видеовыходу (необходимо убрать большие искажения по горизонтали). Данную операцию произвести и для ВЧ-коррекции. При регулировки ВЧ-коррекции необходимо добиться максимальной четкости передаваемого изображения.

При подключении приемника к информационной линии (витая пара) проверьте правильность подключения проводов «+» и «-» информационной линии ко входу приемника и выходу передатчика.

Монтаж СУ-1Т: разместить передатчик СУ-1Т рядом с телекамерой. К колодке «вход видео» подключить видеокабель (к клемме «вход видео» подсоединить центральную жилу видеокабеля, к клемме «земля» подсоединить экран видеокабеля). Закрепить кабель питания (12-20 В.) колодке (к клемме «+12В» подсоединить провод +12В., к клемме «земля» подсоединить земляной провод). Закрепить выходной видеокабель (витая пара) в колодке «выход» (жилы кабеля типа витая пара подсоединить к клеммам «+» и «-». Обратите внимание чтобы провода линии подключенные к «+» и «-» на выходе передатчика соответствовали проводам подключенным к «+» и «-» на входе приемника.).

Выставите коэффициент усиления передаваемого видеосигнала, для этого необходимо сначала установить переключатель выбора коэффициента усиления на передатчике в положение «ON», если длина кабеля между приемником и передатчиком более 600 м, затем выставить требуемое усиление по видеовыходу на приемнике.
