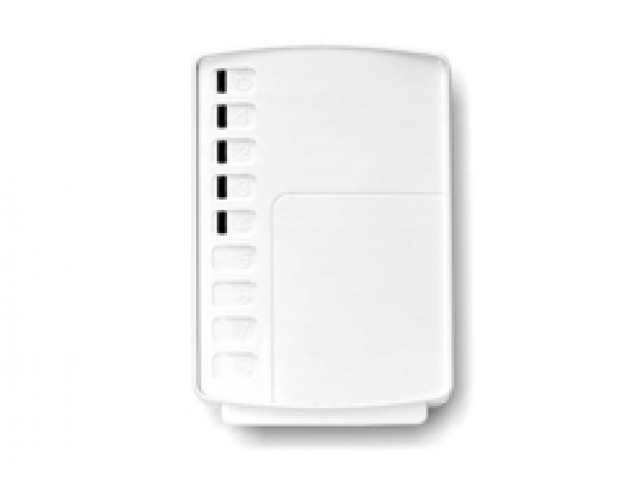

Астра-823 ТЕКО Модуль реле для Астра-Z-812М Модуль реле

Цена: 1700 руб
Есть в продаже

Шт.

Купить

Артикул: 19281

версия для печати

Описание:

Модуль реле, 4 выхода, из них 2 выхода с контролем целостности цепи нагрузки, 2 неконтролируемых выхода - силовые реле с перекидными контактами, 250 В, 3А; работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-812, подключение к ППКОП по RS-485, выбор режимов работы реле с ПК или из меню ППКОП

Назначение:
Предназначен для выдачи извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.

Технические характеристики Астра-823 Модуль реле для Астра-Z-812М:

Напряжение питания	10.5…15.5 В
Ток потребления, мА:
- при выключенных выходах	50 мА
- при включенных выходах (за исключением тока потребления нагрузки)	220 мА
Максимальное коммутируемое напряжение, В:
- АС/DC (для выходов К1, К2 с выключенным контролем)	250 В
- DC (для выходов К1, К2 с включенным контролем)	30 В
- АС/DC (для выходов К3, К4)	250 В
Минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более	5 В
Максимальный коммутируемый ток, А:
- AD	3 А
- DC	3 А
Дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0, 2	1000 м
Максимальная емкость источников извещений	48 шт.
Диапазон рабочих температур, °С	-30…+55
Степень защиты	IP41

Особенности:
•4 выхода:
- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
- 2 (К3 и К4) без контроля;
•при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
•при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
•неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
•выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством

Производитель:ТЕКО

Внимание: информация, содержащаяся в описании товара, является справочной (не является публичной офертой и не подпадает под п. 2 ст. 437 ГК РФ).
Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления.
Изображения могут отличаться от действительного вида товара. Для уточнения деталей обращайтесь к менеджерам.
