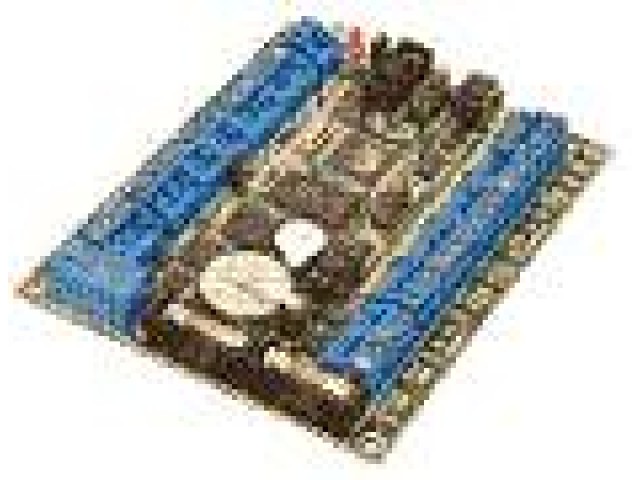

Концентратор релейный CR-4
нет в наличии |
Артикул: 20225
Описание:Концентратор релейный CR-4 предназначен для работы в составе Системы управления доступом и охраны SOAR. Устанавливается в офисных и производственных помещениях, где необходимо обеспечить коммутацию сигнальных цепей или исполнительных устройств. Коммутация выполняется по сетевым командам с компьютера управления. Имеется сигнальный вход для контроля напряжения 12 вольт.CR-4 объединяют последовательно в сеть двухпроводной линией связи RS 485, подключенной через системный контроллер СК к ЭВМ управления. Концентратор CR-4 управляет четырьмя реле, с переключающими контактами. Каждое реле включается по команде с компьютера управления. Время работы реле можно запрограммировать в энергонезависимую память (таймер) и реле будет выключаться по истечении запрограммированного времени. Есть режим без таймера, в этом случае команды на включение и выключение реле поступают с компьютера. В программе СКД команды управления реле формируются в двух диалогах «Работа по времени» и «Работа по событиям». В диалоге «Работа по времени» формируются команды включения и выключения реле на необходимое время по недельному графику. На каждый день можно установить до восьми временных интервала работы реле. В диалоге «Работа по событиям» формируются команды включения или выключения реле по факту события (тревога по охранному шлейфу, открытие двери по ключу, открытие двери по кнопке) с конкретного адреса концентратора. При программировании необходимо учитывать возможное наложение временных интервалов с командами по событиям. Сигнальный вход «no 220v» предназначен для контроля целостности предохранителя 220 вольт бесперебойного блока питания. Для этого необходимо обеспечить подачу напряжения 12 вольт с блока питания при штатной работе и отключение напряжения 12 вольт при перегорании предохранителя 220 вольт. На плате концентратора установлен красный светодиод для индикации напряжения питания 12 вольт и зелёный светодиод для ин-дикации обмена по линии связи. Около реле есть четыре контактные площадки для контроля вольтметром напряжения 12 вольт на катушках реле. По команде с ЭВМ управления концентратор выполняет: |
