Описание:

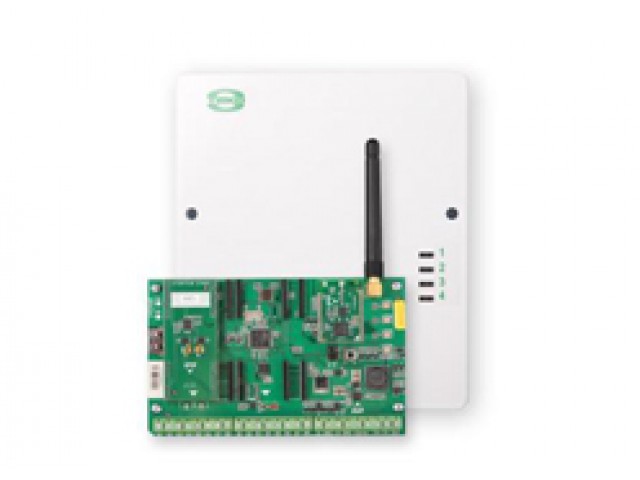

Расширитель беспроводных зон для системы Астра-Zитадель, встPoEны модули: приемо-передающий РПП и Астра-RS-485, диапазон 2,4-2,48 ГГц, поддержка до 250 радиоустройств различных типов; антенна в комплекте; программирование функций с ПК; возможность установки модуля реле Астра-МР
Назначение:
Предназначен для:
- работы в качестве расширителя беспроводных зон (радиорасширителя (РР)) в составе системы "Астра-Zитадель" для увеличения емкости системы;
- контроля и управления одной радиосетью с емкостью 250 радиоустройств разных типов
- информационного обмена по интерфейсу RS-485 с центральным ППКОП "Астра-Z-8945 исп.А";
- управления проводными средствами оповещения и другой аппаратурой по командам от ППКОП "Астра-Z-8945 исп.А с помощью встраиваемого модуля реле "Астра-МР".
Технические характеристики Астра-Z-8945 исп.Б:
| Диапазон рабочих частот, МГц |
2400…2483.5 |
Кол-во каналов связи |
16 |
Выходная мощность передатчика, мВт |
100 |
Напряжение питания, В |
10…27 |
Ток потребления, мА: |
|
- от источника 12 В, не более |
100 |
- от источника 24 В, не более |
60 |
Длина линии интерфейса, м: |
|
- RS-485 |
1000 |
- Touch memory |
25 |
Степень защиты |
IP30 |
Диапазон рабочих температур, °С |
-10…+55 |
Особенности:
-двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE 802.15.4 и спецификацией ZigBee Pro;
-количество контролируемых радиоустройств разных типов - 250;
-2 универсальных слота (А и Б) для установки следующих сменных модулей:
?модуля интерфейса "Астра-RS-485" (обеспечивает связь между РР и ППКОП "Астра-Z-8945 исп.А", входит в комплект поставки),
?модуля реле "Астра-МР" (обеспечивает 4 реле, коммутация нагрузки с током до 0,1 А, с напряжением до 100 В; в комплект поставки ППКОП не входит, поставляется отдельно),
-вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A (R));
-выход типа "открытый коллектор" (клемма OUT) для подключения индикатора считывателя ТМ;
-по 4 пары универсальных входов/выходов (клеммы А1-А8, В1-В8) для каждого слота встроенных модулей, для которых могут быть инициированы назначения в зависимости от типа установленного модуля;
-два входа питания (основной и резервный) по ГОСТ Р 53325;
-электропитание от внешних резервированных источников питания c номинальным напряжением 12 В или 24 В;
-вход контроля исправности внешнего источника питания по ГОСТ Р 53325 (клеммы ZONE*);
-четыре трехцветных светодиодных индикатора для отображения состояний системы по ГОСТ Р 53325;
-интерфейс USB для связи с ПК.
*Примечание - Вход ZONE не предназначен для подключения извещателей и их питания по шлейфу
